Stationstechnik | ||||||||
Als Wetterstationen wird hier seit
2001 die WS 2000/2500. Die Sensoren werden über eine Solarzelle am Tag
und in der Nacht über einen Bufferakku mit Energie versorgt. Dieser Akku
(Goldcap) wird bei Sonnenschein von der Solarzelle aufgeladen. |
||||||||
Technische
Daten der WS 2000/2500 Die Station hat Messsensoren für: |
||||||||
|
||||||||
___________________________________________________________________________________ | ||||||||
Basisstation |
||||||||
Die
Basisstation empfängt alle Daten der Sensoren, die über ein 433Mhz
Signal mit ihr in Verbindung stehen. Die Daten werden auf einen
übersichtlichem Display dargestellt. Dieses lässt sich dank Touchscreen leicht
bedienen. Die Basisstation verfüg über einen Temper-atur- und Luftdrucksensor. Darüber hinaus ist in Ihr ein Datenlogger integriert. Er speich-ert alle Messwerte im 15 Minuten-Takt. Das reicht für einen Zeitraum von 10 Tagen. Die Daten können über eine RS 232 Schnittstelle auf den PC überspielt werden und dort mit Hilfe der mitgelieferten Software (die kaum Einstellmöglichkeiten aufweist ) oder über WSWIN angezeigt und ausgewertet werden. |
||||||||
___________________________________________________________________________________ | ||||||||

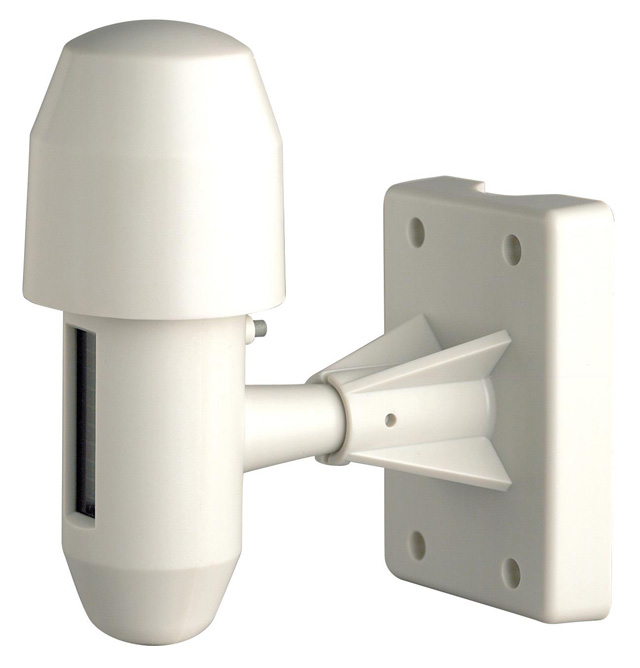

Temperatur/Feuchtesensoren(Es können bis zu 8 Sensoren diese Typs verwendet werden)
|
||||||||
Meßbereich Temperatur: Auflösung Genauigkeit Meßbereich Luftfeuchte: Auflösung Messgenauigkeit |
-30°C bis
70°C 0,1°C +/- 1°C 5% - 95% 1% +/- 5% |
|||||||

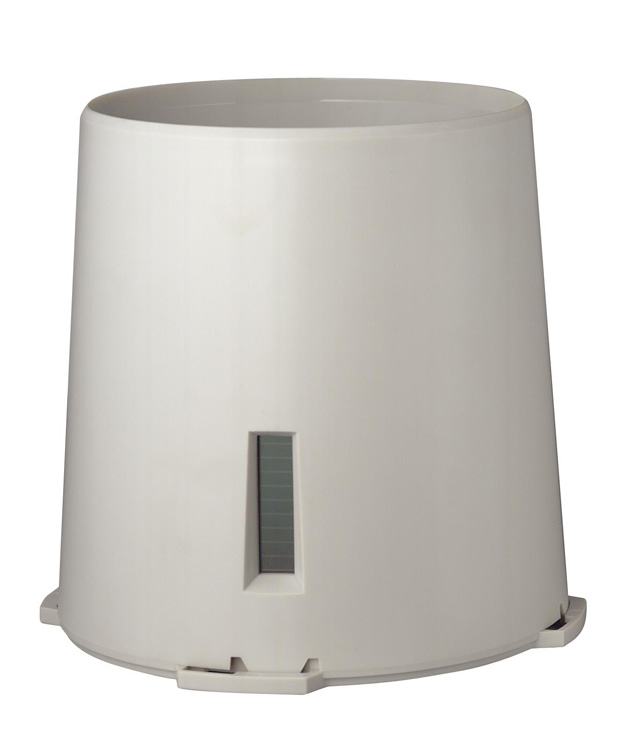

Regensensor | ||||||||
Der Regen wird über den Trichter zu einer kleinen genau kalibrierten Wippe zugeführt. Ein Wippenschlag entspricht einer Regenmenge von 360 ml/m² oder 0.36mm. | ||||||||
___________________________________________________________________________________ | ||||||||
Windsensor |
|
|||||||
Der Windsensor kann
Windrichtung sowie Windgeschwindigkeit ermitteln |
||||||||
Windgeschwindigkeit: Auflösung: Windrichtungauflosung: |
0 - 200 Km/h 0.1 Km/h 5° |
|||||||
___________________________________________________________________________________ | ||||||||
Helligkeitssensor | ||||||||
Der Sensor misst
die Helligkeit und gibt sie in "Lux" (Einheit für die Lichtstärke) an.
Ebenfalls wird durch ihm die Tagessonnen-scheinzeit ermittelt. Messbereich : 0 - 200klux Sonnenscheinzeitauflösung: 1 min |
||||||||
___________________________________________________________________________________ | ||||||||
Innensensor | ||||||||
Der Innensensor ist
unabdingbar für den Betrieb mit dem PC - Interface WS 2500PC. Hier Sind die alte Version wie auch die Neue Version abgebildet. Er misst Temperatur, Luftfeuchte und den Luftdruck Messbereich Temperatur: 0 - 70°C Messbereich Luftfeuchte: 5 - 95% Messbereich Luftdruck: 800 bis 1100 hPa |
||||||||
___________________________________________________________________________________ | ||||||||

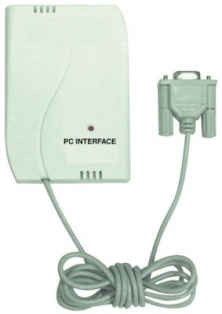

WS 2500 PC | ||||||||
Das PC Interface empfängt, wie die
Basis-station, die Daten aller Sensoren. Im Gegen-satz zur Basisstation
kann man hier aber den Aufzeichnungsintervall einstellen. Von 2-60
Minuten. So können also jede 2 Minuten, oder nur jede Stunde, ein
Messsatz gespeichert werden. Die Daten können über eine RS 232
Schnittstelle auf den PC überspielt werden. Als Aufzeichnungssoftware kommt WSWIN zum Einsatz. Es ist im Gegensatz zur Originalsoftware viel umfangreicher und bietet alles was man braucht. |
||||||||
